磁翻柱液位計_磁翻板液位計工作原理_翻柱式磁浮子液位計
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22

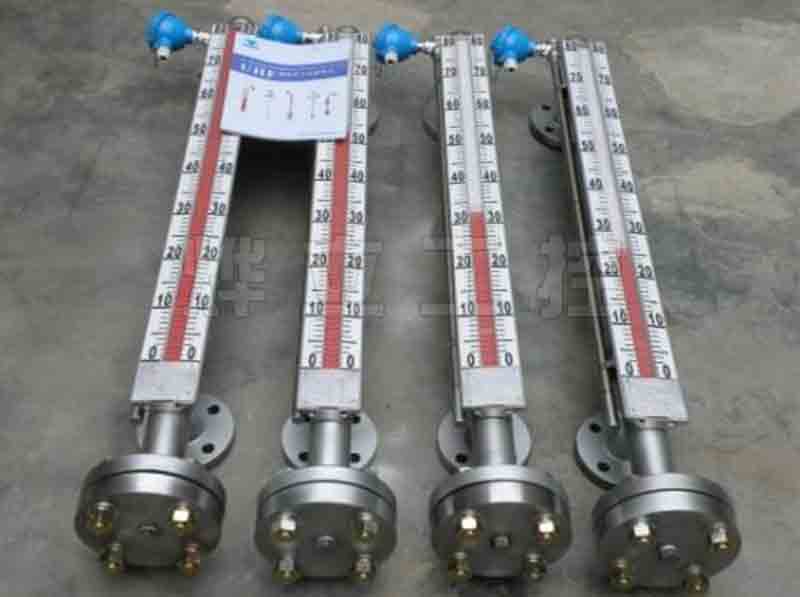

燁立UHZ-518是最常用的側裝式磁翻柱液位計，適用于工藝操作壓力≤1.875MPa，工藝溫度低于200℃的液體介質的液位測量，全過程測量無盲區，顯示醒目，指示直觀，且測量范圍大，可選配三磁液位開關，實現液位或界位上下限報警和控制，也可配液位變送器，可將液位、界位信號轉換成4～20mADC標準信號。
磁性翻柱液位計有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
控制型是在翻柱液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在翻柱液位計的基礎上增加了 4~20ma 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
磁翻板液位計工作原理
磁性翻柱液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白交界處即為容器內介質液位的實際高度，從而實現液位的指示。
燁立UHZ-518翻柱式磁浮子液位計產品選型
|
UHZ-518□□□ |
磁翻柱液位計 |
|
|
O |
盲板法蘭，不配排污閥 |
|
L |
液位計底部配排污閥 |
|
|
G |
BK-1Ex三磁驅動液位開關 |
|
GH |
BK-1Ex高溫型四磁液位開關 |
|
|
□ |
控制點數（液位開關數量） |
|
|
R |
LB型變送器，輸出信號4~20mA 兩線制 |
|
R1 |
LB型變送器，HART通訊，輸出信號4~20mA 兩線制 |
|
R2 |
AT200磁致伸縮液位變送器，輸出兩線制4~20mA |
|
R3 |
AT201磁致伸縮液位變送器，輸出三線制4~20mA |
|
R4 |
AT202高溫型磁致伸縮液位變送器，兩線4~20mA |
|
R5 |
AT203高溫型磁致伸縮液位變送器，輸出三線制4~20mA |
|
|
D |
隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6 |
|
E |
本安型 ExibⅡCT4~T6 |
|
EF |
本安型帶安全隔離柵 |
W |
加寬型磁翻柱面板 |
|
|
J1 |
活動式加熱夾套 |
J2 |
套管型加熱夾套 |
|
J3 |
盤管型伴熱裝置 |
J4 |
深度真空絕熱保溫夾套 |
|
J5 |
深度真空絕熱保溫夾套&復合式加熱夾套 |
|
J6 |
自限溫電熱帶伴熱裝置 |
|
|
□□□□ |
安裝高度mm（側-側安裝無此項） |
|
|
□□□□ |
測量范圍（M） |
|
|
□□□□ |
介質密度kg/m3 |
|
|
□□□ |
標稱壓力Mpa/LB |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
UHZ-518C10 |
L |
G |
2 |
R |
D |
J1 |
1500 |
1200 |
810 |
20 |
選型舉例 |
|
UHZ-518C10型磁翻柱液位計；底部配排污閥；配兩只BK-1/Ex三磁驅動開關；配隔爆型LB變送器；配活動式加熱夾套；安裝高度1500mm；測量范圍1200mm；介質密度810kg/m3；標稱壓力為20Mpa/LB |
|
